О плагине
Плагин предназначен для отображения информации об ONU (Optical Network Unit) абонента во вкладке процесса BGERP. Интегрируется с внешним API GetOLT для получения данных об оборудовании на основе привязки договора (cid/contractNumber).
Возможности:
-
Отображение данных ONU (MAC, сигнал RX/TX, температура, дистанция, напряжение)
-
Отображение соседей по порту с подсветкой качества сигнала
-
Обновление данных порта OLT (кнопка "Обновить порт")
-
Перезагрузка ONU с защитой от повторных перезагрузок (cooldown 5 минут)
-
Активация/замена ONU — обновление MAC-адреса в биллинге
-
Автоматическое создание записок в процессе при выполнении действий
Настройка
Архитектура
Компоненты системы:
-
BGERP — вкладка процесса с отображением ONU и кнопками действий
-
GetOLT External API — внешний сервис мониторинга OLT/ONU
-
BGBilling InetMac API — API биллинга для управления MAC-адресами услуг
Поток данных:
@startuml
actor User
participant "Process Tab" as Tab
participant "GetOltAction" as Action
participant "GetOLT API" as GetOLT
participant "InetMac API" as InetMac
participant "Database" as DB
User -> Tab: Открывает вкладку GetOLT
Tab -> Action: GET /user/plugin/getolt/getolt.do
Action -> DB: Получить привязанные договоры
Action -> GetOLT: GET /onus/erp-search
GetOLT -> Action: Данные ONU + соседи
Action -> Tab: JSON с OnuSearchResult
Tab -> User: Отображает карточку ONU
User -> Tab: Нажимает "Обновить порт"
Tab -> Action: POST refreshPort
Action -> GetOLT: POST /actions/refresh/olt/{ip}/port/{n}
GetOLT -> Action: Результат обновления
Action -> DB: Создать записку
Action -> Tab: Успех/Ошибка
User -> Tab: Нажимает "Активировать"
Tab -> Action: POST activateOnu
Action -> InetMac: updateMacAddress
InetMac -> Action: Результат
Action -> InetMac: dropSession
Action -> DB: Создать записку
Action -> Tab: Успех/Ошибка
@enduml
Использование

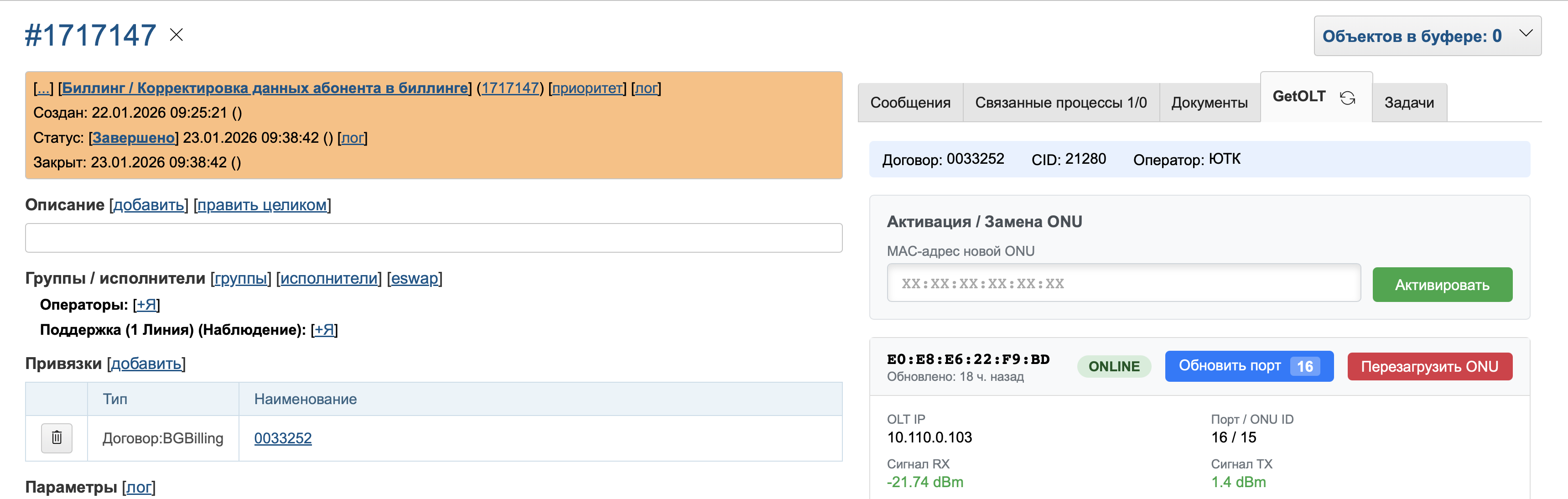

Вкладка GetOLT
Вкладка отображается на странице процесса при выполнении условий:
-
Плагин включён (
getolt:enable=1) -
Тип процесса имеет настройку
getolt:processShowTab=1 -
У пользователя есть право
/user/plugin/getolt/getolt:null -
К процессу привязан договор (contract link)

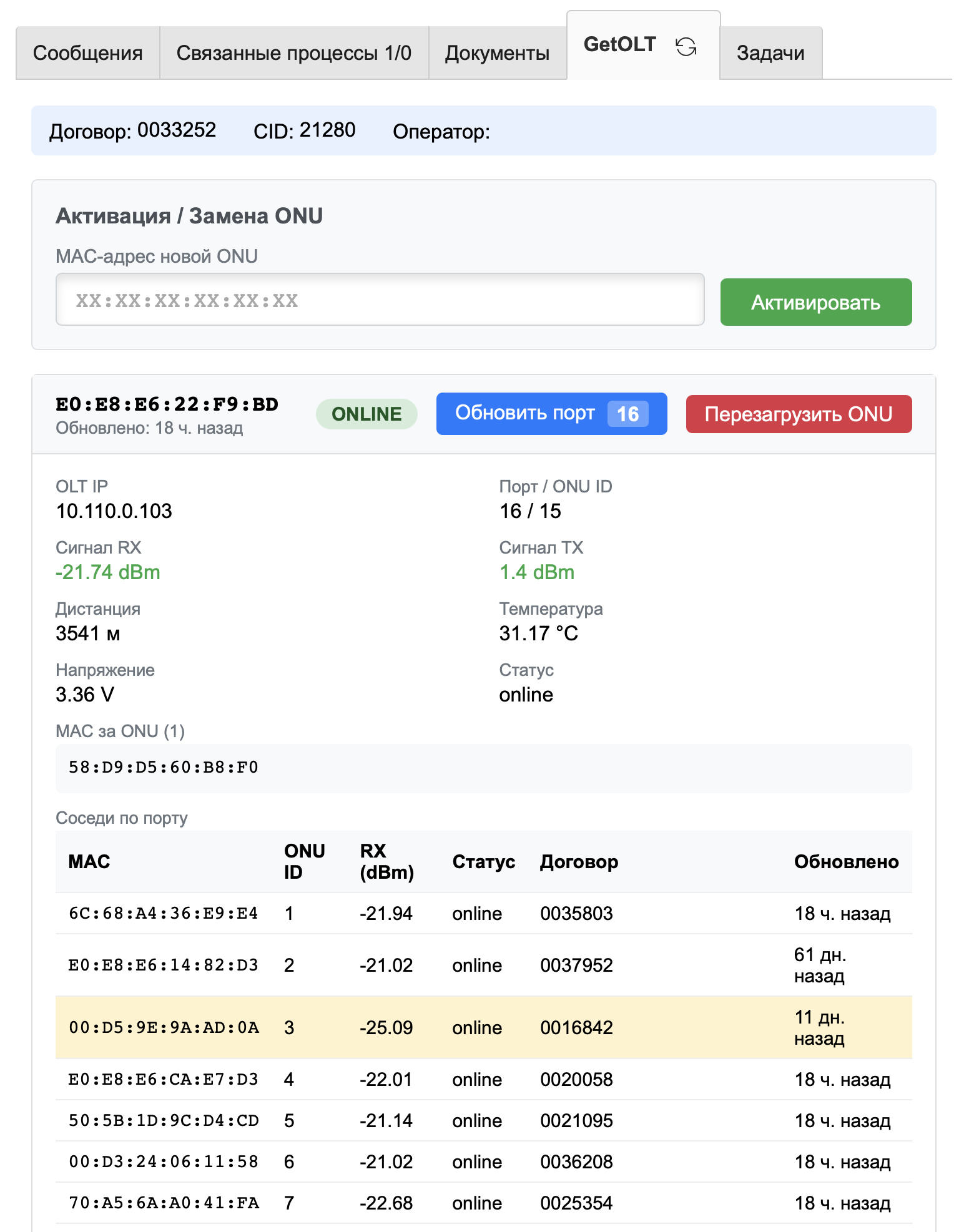

Карточка ONU
Карточка отображает:
-
Заголовок: MAC-адрес, статус (ONLINE/OFFLINE), время последнего обновления
-
Кнопки: Обновить порт, Перезагрузить ONU (при наличии прав)
-
Данные:
-
OLT IP
-
Порт / ONU ID
-
Сигнал RX/TX (с цветовой индикацией качества)
-
Дистанция (м)
-
Температура (°C)
-
Напряжение (V)
-
MAC за ONU (список)
-
Соседи по порту (таблица)
-

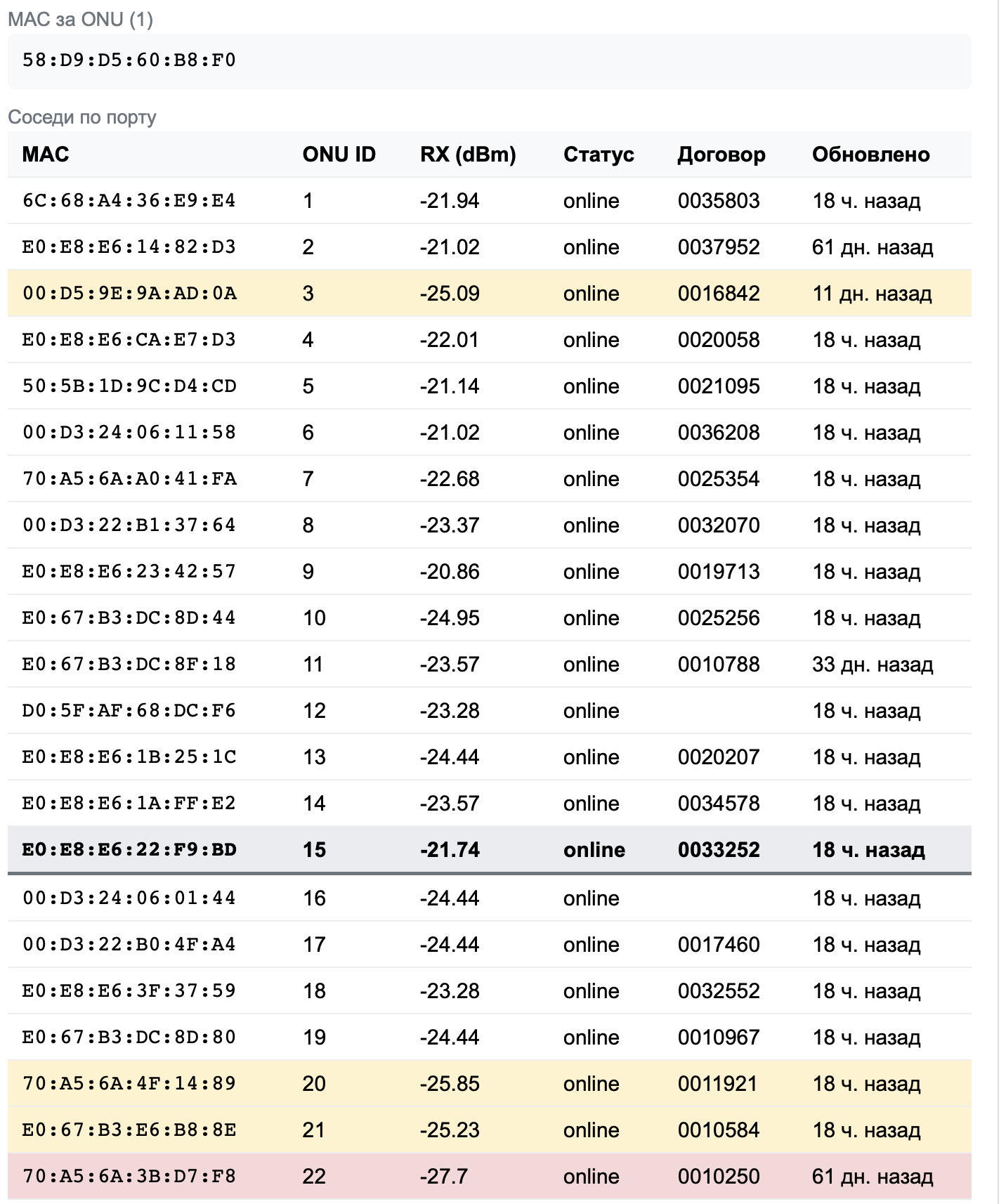

Соседи по порту
Таблица соседей отображает все ONU на том же порту OLT. Текущая ONU абонента выделена жёлтым цветом. Качество сигнала (RX) подсвечивается цветом.
Индикация качества сигнала
| Качество | RX диапазон | CSS-класс | Цвет |
|---|---|---|---|
|
Засвет (overexposed) |
0 до -15 dBm |
|
Оранжевый (#fd7e14) |
|
Хороший (good) |
-15 до -25 dBm |
|
Зелёный (#28a745) |
|
Средний (medium) |
-25 до -27 dBm |
|
Жёлтый (#e6a000) |
|
Плохой (poor) |
< -27 dBm |
|
Красный (#dc3545) |
В таблице соседей строки с плохим/средним/засвеченным сигналом дополнительно подсвечиваются фоном (signal-row-poor, signal-row-medium, signal-row-overexposed).
